芯片簡介
功能特性
內核：
● 超高速 8051 內核 (1T)
● 指令周期可配：
■ 2.6MHz，VDD≥2.4V
■ 16MHz，VDD≥4.5V
工作電壓：2.4V~5.5V
工作溫度：-40℃~85℃
Flash ROM：16K 字節 Flash ROM(擦寫次數典型值 1000 次)
EEPROM：128 字節(擦寫次數 10000 次)
SRAM：512 字節 SRAM
時鐘：
● 內部 16MHz RC 振蕩器(可微調)
■ 誤差±2%(-40℃~85℃)
● 內部 32KHz 低速 RC 振蕩器(誤差±10%)
● 外部 16M 時鐘和 32K 晶振
復位：
● 上電復位
● 欠壓復位(2.25V、2.5V、2.8V、3.6V、4.2V)
● 看門狗溢出復位
低電壓檢測：
LVD 共 5 級(2.3V、2.7V、3.0V、3.8V、4.5V)
中斷(INT)：
● Timer0、Timer1、Timer2、Timer3、SCK3、
WDT、ADC、UART0~1、SPI、I2C、LVD 、
CMP0~1、P0~P3 共 18 個中斷源，全部 GPIO
可設上升沿、下降沿、高電平、低電平中斷
數字外設：
● 1 個 8 位基本定時器
■ 預分頻 1、2、4、8、16、32、64、128
● 3 個 16 位高級定時器，支持 6 路 PWM 輸出功能
■ 支持捕獲和剎車功能
■ 支持周期中斷和占空比中斷
● 1 個 16 位看門狗定時器
● 2 路 UART(支持全雙工和半雙工)
● 1 路 SPI
● 1 路 I2C：支持主機模式和從機模式
■ 速率 100KHz/400KHz
12 位 ADC:
● 外部輸入：10 路
● 內部輸入：1 路(1/4 VDD)
● 參考源：外部參考：VDD、內部參考：
1.2V/2.4V
● 采樣可以通過 PWM 或者管腳的上升沿或
者下降沿觸發
模擬比較器：
● 2 個比較器
■ 5 位的 DAC，參考電壓來自 VBG (1.2V)或者電源
LCD 驅動：
● 支持 4 位 12 段，支持 1/3 BIAS 電壓(硬
件)1/2BIAS 電壓(通過軟件控制 GPIO)
26 個 GPIO：
● PT10、PT11 默認開漏上拉輸出，其余I/O
默認為輸入高阻態
● 所有 IO 可單獨配置上下拉 10K 電阻(匹配精度 5%)
省電模式：
● 深度睡眠可由看門狗復位、睡眠定時器中斷、引腳中斷喚醒
● 深度睡眠電流：4.7uA(典型值)
仿真和燒錄：
● 支持在線調試仿真和 IAP 功能
● 4 線燒寫(VDD，GND，SDA，SCL)
封裝：
● SOP24/SSOP24/SOP28/SSOP28/QFN24

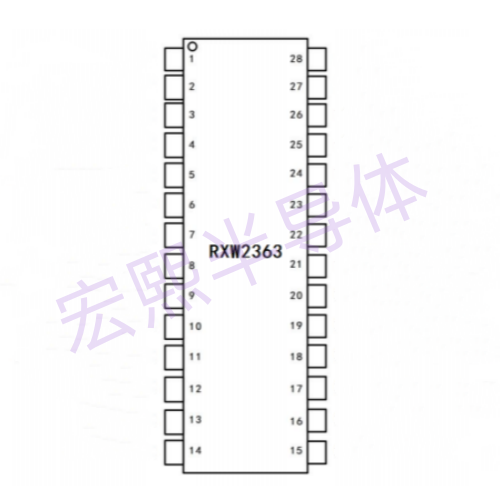

引腳分配
