芯片簡介
功能特性
CPU 配置
● 2K×16-Bit OTP ROM
● 128×8-Bit SRAM
● 8 級堆?？臻g
● 8 級可編程電壓復位（LVR）
1.2V，1.6V，1.8V，2.4V
2.7V，3.3V，3.6V，3.9V
● 工作電流小于 2 mA（4MHz/5V）
● 工作電流小于 10 ?A（16KHz/3V）
● 休眠電流小于 1 ?A（休眠模式）
I/O 配置
● 2 組雙向 IO 端口：P5，P6
● 14 個 I/O 引腳
● 喚醒端口：P5，P6
● 14 個可編程上拉 I/O 引腳
● 14 個可編程下拉 I/O 引腳
● 外部中斷：
P60，P53
● 參考電壓輸出：P65
工作電壓
● 工作電壓范圍：
VLVR2.4V～5.5V|Fcpu=0～8MHz
VLVR1.8V～5.5V|Fcpu=0～4MHz
VLVR1.6V～5.5V|Fcpu=0～2MHz
工作頻率范圍
● 內部 IHRC 振蕩電路：
8MHz/6MHz/5.4MHz/4.8MHz/3.4MHz/1MHz
● 內部 ILRC 振蕩電路：
14KHz(5V)/8KHz(3V)
● 時鐘周期分頻選擇：
2Clock，4Clock，8Clock，16Clock
外圍模塊
● 8Bit 實時時鐘/計數器 TC0
● 4 路 2 組 10Bit 可互補可級聯脈寬調
制器
● 14 路通道 12Bit ADC 模數轉換器
中斷源
● TC0 溢出中斷
● 外部中斷 1
● 外部中斷 0
● P6 端口輸入變化中斷
● P5 端口輸入變化中斷
● ADC 轉換完成中斷
● PWM1 周期/占空比匹配中斷
● PWM2 周期/占空比匹配中斷
● PWM3 占空比匹配中斷
● PWM4 占空比匹配中斷
特性
● 可編程 WDT 定時器
● 四種工作模式切換
封裝類型
● RXW2115 -QFN/DIP/SOP16
● RXW2115 -DIP/SOP14
● RXW2115 -MSOP10
● RXW2115 -DIP/SOP8

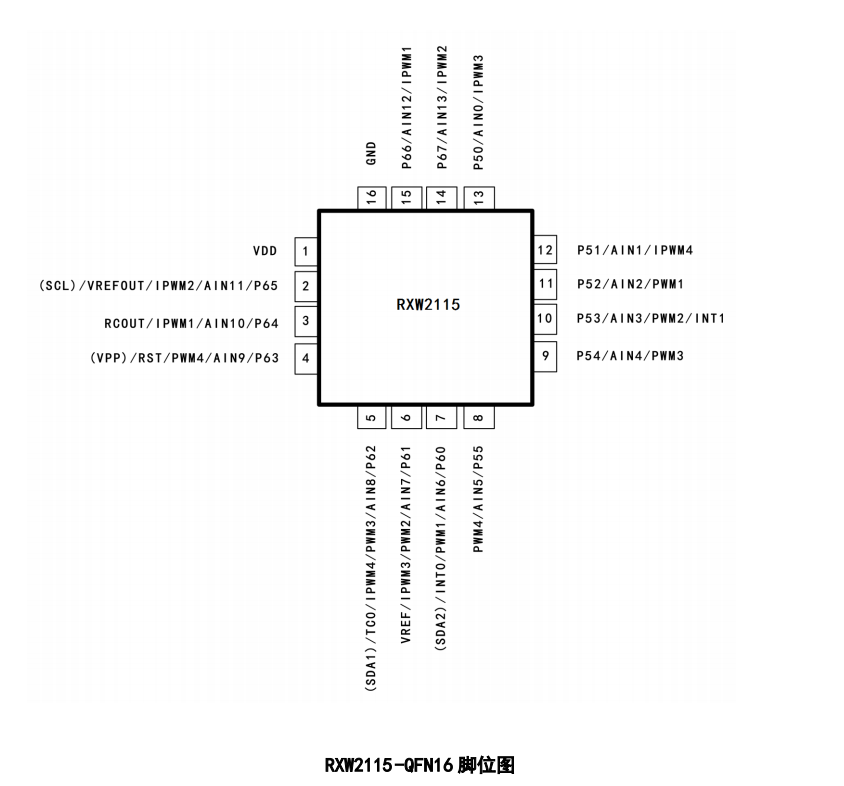

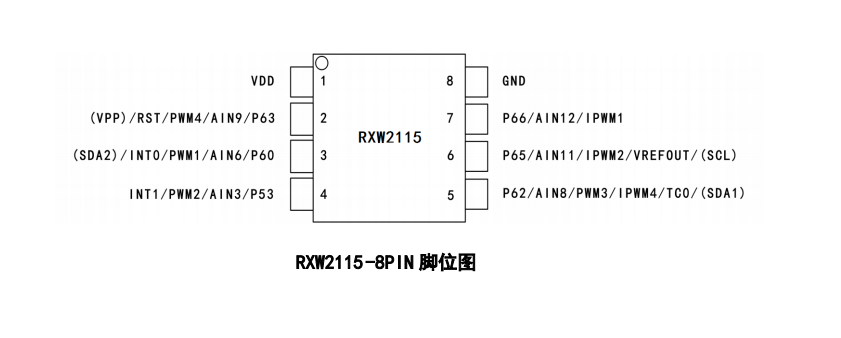

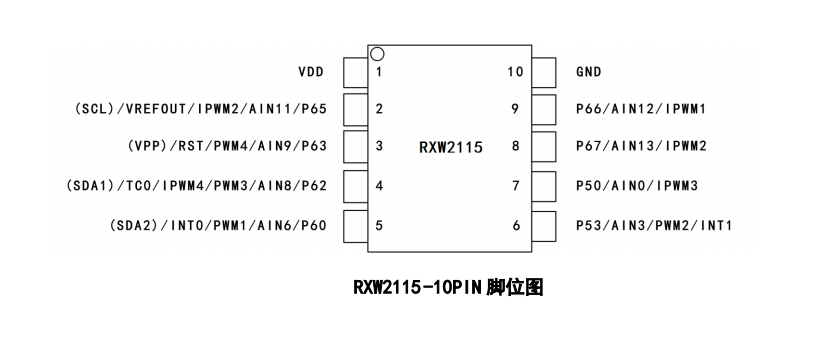

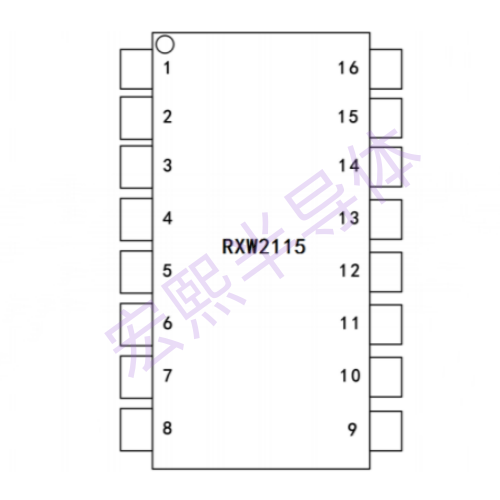

引腳分配
